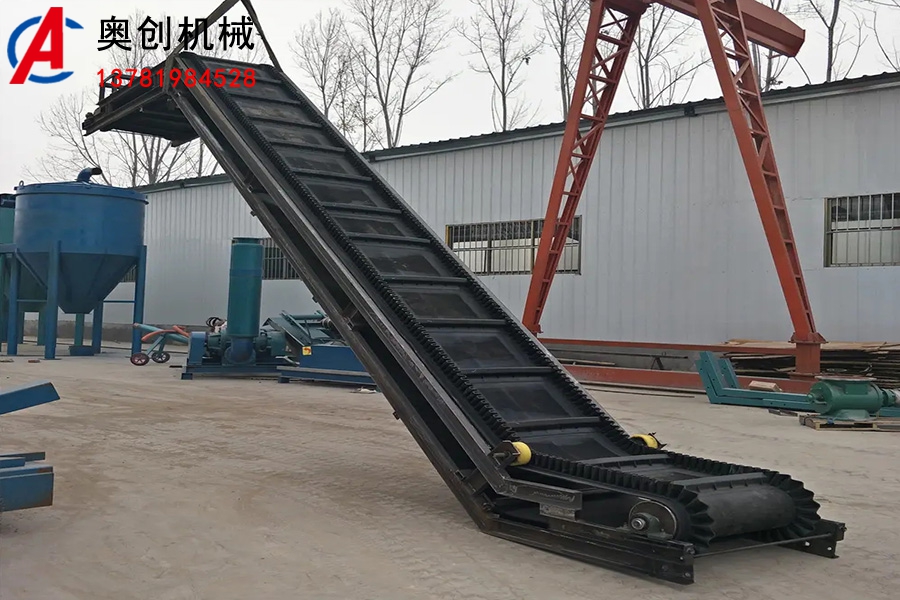

大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，并具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。

大傾角皮帶輸送機結構：

驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器，楔塊式逆止器組成。

托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。

立輥：立輥用于限制輸送帶跑偏，并安裝在上、下輸送皮帶機爬坡過度段機架上。每個過濾段機架上設有4個，上、下分各兩個。

壓帶輪：用于改變輸送帶的運輸送皮帶機爬坡行方向，壓帶輪用于輸送帶上表面（承載面）。

拍打輪清料裝置：用于拍打輸送帶背面，震落粘在輸送帶上的物料。

傳動滾筒：是動力傳遞的主要部件，輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分，膠面滾筒是為了增加滾筒和輸送帶之間的附著力。

改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面（非承載面）。輸送皮帶機爬坡。

波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的“閘”形容器，從而實現大傾角輸送。

托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支，其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。

機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿，而上下水平段根據不同的頭架(低式、中式和高式頭架）分別配用不同的中間架支腿（低式、中式和高式中間架支腿）。

大傾角皮帶輸送機拉緊裝置的作用有：

1.使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間不打滑。

2.限制輸送帶在各支承間的垂度，使輸送機正常運轉。本系列采用螺旋拉緊裝置。

3.本系列產品輸送傾角為90°，輸送物料粒度為300mm。

4.對于輸送有特殊要求的物料，如高溫或具有酸性、堿性、油類物質或有機溶劑等成分的物料，需采用特殊材料的波狀擋邊輸送帶。

大傾角皮帶輸送機技術參數：

大傾角皮帶輸送機特點及應用范圍：

1.本系列產品為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

2.本系列產品可廣泛用于煤炭、糧食、建材、化工、水電和冶金等行業，在-19℃～+40℃的環境溫度范圍內，輸送堆積密度為0.5～2.5t/m3各種散狀物料。
