大傾角皮帶輸送機結構的重要特征是用回轉皮帶（稱為肋骨）代替普通的輸送帶。 它的工作原理和結構組成與通用皮帶輸送機相同。 因此，驅動鼓，換向鼓，惰輪，張緊裝置，驅動裝置，中間框架，中間腿，尾架，排放漏斗，頭罩，空氣濾清器，保護裝置等。 它可以與通用皮帶輸送機的相應部件一起使用。

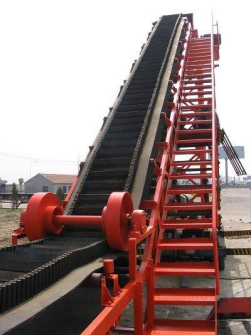

大傾角皮帶輸送機結構特點：

1，它采用帶有波紋肋和隔膜的傳送帶，輸送傾斜角度大，可驅動至90°。 它是輸送大角度和垂直提升物料的理想設備。 因此，可以節省占地面積，節省設備投資和土建費用，綜合經濟效益高。

如果用戶想將煤提升到20m高的筒倉頂部，使用通用皮帶輸送機，允許的輸送角度為16°，機長需要72.6m(水平長度為69.8m)；如果使用大傾角皮帶輸送機僅需28.3m(水平長度20m)；如果使用垂直波紋帶式輸送機，長度可以控制在6m以內。

2，結構簡單：如上所述，所有主要部件均可與通用皮帶輸送機共同使用，使用和維護方便。

3，運行可靠：沒有鏈條卡死，漂移鏈條，鏈條斷裂以及斗式提升機中經常發生的滑倒和掉落現象。 它的可靠性幾乎與通用皮帶輸送機相同。

4，運行平穩，噪音低。

5，由于在裝料時不存在開挖阻力，在運行中不存在材料摩擦和外部摩擦阻力，因此能耗小。 例如，魯南化肥廠的兩臺立式波紋帶式輸送機的起升高度為19.28m，輸送能力為25t / h，每裝機功率僅為4kw。 更換的四個原始埋入式刮板輸送機的總裝機功率為44kw。

6，大角度波羅紋帶式輸送機（邊緣拼接機）也可以在水平輸送部分的任何長度的頭和尾處，易于與其他設備連接。

7，運輸量大：由于傳送帶具有波紋狀的肋，因此增加了裝載部分，并且在相同的傾斜角度下，通用帶傳送器的傳送量更大。
